Понятие расхода



Расход – это количество вещества, протекающее через данное сечение в единицу времени. Количество можно измерять в единицах массы (кг, т) или единицах объема (м3). Следовательно, расход можно измерять в единицах массы, деленных на единицу времени (кг/с, кг/мин, кг/ч, т/ч), или в единицах объема, также деленных на единицу времени (м3/с, м3/мин, м3/ч). В первом случае имеем массовый расход, во втором  - объемный расход.

Прибор для измерения расхода называют расходомерами, а приборы для измерения количества - счетчиками количества (счетчиками). Приборы для одновременного измерения расхода и количества называют расходомерами со счетчиком.

Для измерения расхода и количества применяют следующие виды приборов;  переменного перепада давления, обтекания (постоянного перепада давления), ротараметры.

 Расходомеры переменного перепада давления.

Расходомерами переменного давления называют расходомеры, основанные на зависимости от расхода вещества перепада давления, создаваемого неподвижным устройством, устанавливаемым в трубопроводе, или самим элементом трубопровода.

Расходомеры данного вида включают в себя три отдельные части: преобразователь расхода, создающий перепад давления в зависимости от расхода; соединительное устройство, передающее перепад давления от преобразователя к измерительному прибору; дифференциальный манометр, измеряющий перепад давления, образованный преобразователем расхода и градуированный в единицах расхода.Наиболее важными среди расходомеров переменного перепада являются расходомеры с сужающими устройствами (рис. 3).

Вопросы к размышлению

1.

Назовите единицу измерения расхода массовый Т, Н, м3/ч?

2.     Чем измеряется перепад давления на сужающем устройстве?

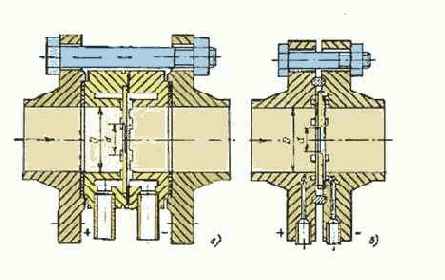

Установка диафрагмы в трубопроводе



Рис. 3

а – камерная диафрагма; б – безкамерная диафрагма
