Действие термоэлектрического преобразователя



Действие термоэлектрических преобразователей основано на свойстве металлов и сплавов создавать термоэлектродвижущую силу (термо-ЭДС), зависящую от температуры места соединения (спая) концов двух разнородных проводников (термоэлектродов).

Измерение температуры сводится к измерению термо-ЭДС термоэлектрического преобразователя при помощи электроизмерительных приборов, в качестве которых применяются магнитоэлектрические милливольтметры и потенциометры.

Соединение термоэлектрических преобразователей с вторичными измерительными приборами осуществляется специальными удлинительными проводами. Устройство термоэлектрического преобразователя показано на рис. 1.

Термоэлектрический преобразователь



Рис. 1

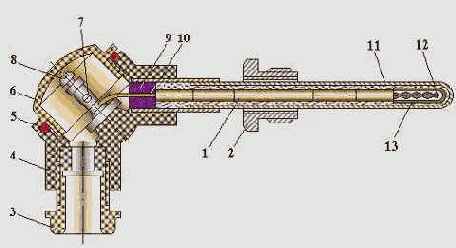

1- изолятор; 2,3- штуцер; 4- головка; 5- прокладка; 6- крышка; 7- контактная клемма; 8- контакт для компенсационных проводов; 9- компаунд; 10- термоэлектрод; 11- защитная гильза; 12- горячий спай; 13- керамический наконечник
