Сумматор

Сумматором порядка n называют схему, вычисляющую результат сложения двух n-разрядных двоичных чисел

$Сумматор$

. Пусть

$Сумматор$

( здесь ai, bi, ci

{0, 1} - соответствующие двоичные разряды этих чисел).

$Сумматор$

Сумматор должен вычислять набор из (n+1)-ой результирующей функции:

$Сумматор$

задающих соответствующие разряды суммы c.

Обозначим через pi бит переноса из (i-1)-го разряда в i-ый. Тогда нетрудно видеть, что при i =0

c0 = a0 + b0 и p1 = a0

b0,

а при 1

n-1

ci= pi + ai + bi и pi+1 = (ai

bi)

(pi

ai)

(pi

bi).

Старший разряд c совпадает с последним переносом: cn=pn.

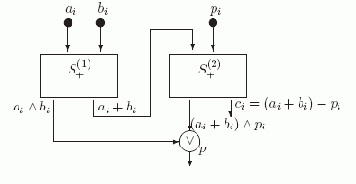

Рассмотрим теперь построенную выше схему S+ как схему, вычисляющую набор из двух функций: x

y (в вершине a) и x+y (в вершине d). Используя два экземпляра этой схемы S+(1) и S+(2), можно легко реализовать схему одноразрядного сумматора SUM1 (см. рис. 2.4) , которая имеет три входа ai, b_ i и pi (1

n-1) и вычисляет ci и pi+1.

Рис. 2.4. Схема SUM1

Действительно, из построения следует, что в вершине p этой схемы вычисляется функция fp = (ai

bi)

((ai + bi)

pi) = (ai

bi)

(pi

ai)

(pi

bi) = pi+1. Из представленной схемы видно, что сложность одноразрядного сумматора L(SUM1)= 9.

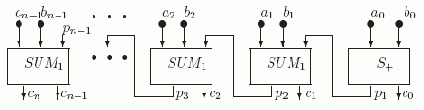

Теперь из S+ и одноразрядных сумматоров SUM1 соберем схему SUMn для n-разрядного сумматора.

Рис. 2.5. Схема cумматора SUMn

Таким образом мы установили следующее утверждение.

Теорема 2.3.

Для каждого n

1 cуществует схема SUM, реализующая операцию суммирования двух n-разрядных двоичных чисел и имеющая сложность L(SUMn)= 9n -5.

Замечание Логические схемы интенсивно исследовались 50-х-70-х годах прошлого столетия. В частности, К. Шеннон и О.Б. Лупанов установили оценки сложности схем для булевых функций от n аргументов. Оказалось, что любую такую функцию можно реализовать со сложностью не большей (по порядку) 2n/n и что "почти все" они имеют не меньшую сложность. При этом до сих пор не известна ни одна последовательность "конкретных" функций fn, сложность которых по порядку превосходила бы линейную функцию.
