Датчики являются первичными приборами автоматики,

Датчики являются первичными приборами автоматики, получающими информацию о текущем значении температур и формирующими сигнал на вторичный прибор - регулятор ECL-300.
PI-регулирование температуры приточного (1.1) и Р-регулирование внутреннего воздуха (датчик 1.0) осуществляется регулятором температуры (1.5) путем изменения подачи теплоносителя в воздухонагреватель с помощью клапана (1.6) с электроприводом (1.7)
В системе предусмотрена защита калориферов от замерзания. Когда температура воды в обратном трубопроводе снижается ниже 20°С, сигнал от датчика (1.4) поступает на температурное реле (1.5). При данной температуре обратного теплоносителя происходит остановка вентилятора, закрывается сблокированный с ним клапан наружного воздуха и полностью открывается двухходовой клапан (1.6.) для максимального увеличения расхода теплоносителя. Таким образом, движение холодного воздуха прекращается, а циркуляция теплоносителя через калорифер продолжается. Вследствие отсутствия теплосъема, температура охлажденного теплоносителя начинает повышаться. При достижении температуры теплоносителя 50°С (заводская настройка регулятора) вентилятор включается, клапан наружного воздуха открывается, и работа воздухонагревателя возобновляется.
Функциональная схема автоматизации представлена на рисунке 2.2.
3.      Приборы и средства автоматики
3.1.   Спецификация на приборы и средства автоматики с указанием
их стоимости

-            изменение режима регулирования при переходе температуры наружного воздуха через определенный рубеж;
-            защита воздухонагревателя от замерзания по температуре обратного теплоносителя у нагревателя.
В комплект регулятора входят датчики: температуры наружного воздуха; температуры внутреннего воздуха, температуры приточного воздуха; температуры обратного теплоносителя в контуре регулирования и датчик температуры обратного теплоносителя в контуре защиты калорифера от замерзания. Датчики являются первичными приборами автоматики, получающие информацию о текущем значении температур и формирующие сигнал на вторичный прибор - регулятор ECL-300.
Возможные режимы работы системы вентиляции:
·        полная рециркуляция воздуха,

·        отсутствие рециркуляции и
·        частичная рециркуляция воздуха.
Полная рециркуляция воздуха возможна, например, в ночное время при использовании системы в режиме дежурного отопления. Регулирование в ночное время осуществляется по температуре внутреннего воздуха путем изменения подачи теплоносителя в воздухонагреватель с помощью клапана (1.6) с электроприводом (1.7). Переключение на режим ночного регулирования по времени осуществляется с помощью встроенного таймера
Регулирование температуры приточного воздуха (датчик 1.1) на заданном   уровне осуществляется регулятором температуры (1.5) следующим образом:
-            при прямоточной схеме - путем изменения подачи теплоносителя в воздухонагреватель с помощью клапана (1.6) с электроприводом (1.7) при любых значениях температуры наружного воздуха;
-            при рециркуляционной схеме (рециркуляция до первого подогрева):
o       при tнр< tн< tсм - путем изменения соотношения расходов наружного и рециркуляционного воздуха с помощью клапанов наружного и рециркуляционного воздуха по сигналу от регулятора ECL-300 к электроприводам клапанов наружного и рециркуляционного воздуха;

-            защита воздухонагревателя от замерзания по температуре обратного теплоносителя у нагревателя.
В комплект регулятора входят датчики: температуры наружного воздуха; температуры внутреннего воздуха, температуры приточного воздуха; температуры обратного теплоносителя в контуре регулирования и датчик температуры обратного теплоносителя в контуре защиты калорифера от замерзания.   Датчики являются первичными приборами автоматики, получающие информацию о текущем значении температур и формирующие сигнал на вторичный прибор - регулятор ECL-300.
PI-регулирование температуры приточного воздуха (датчик 1.1) и Р-регулирование температуры внутреннего воздуха (датчик 1.0) с нейтральной зоной (в диапазоне температур наружного воздуха tоз до tол ) между работой воздухонагревателя и воздухоохладителя осуществляется регулятором температуры (1.5) следующим образом:
-            в зимний период температура поддерживается на постоянном уровне путем изменения подачи теплоносителя в воздухонагреватель с помощью клапана (1.6) с электроприводом (1.7);
-            в теплый период температура поддерживается на постоянном уровне путем изменения подачи холодоносителя в воздухоохладитель с помощью клапана (1.8) с электроприводом (1.9).
Режим регулирования изменяется при температуре наружного воздуха равной температуре tоз и tол . ECL-300 переключается с одного варианта применения на другой автоматически за счет считывания информации с чипа, который находится на карте С-14.
           В системе предусмотрена защита калориферов от замерзания. Когда температура воды в обратном трубопроводе снижается ниже 20°С, сигнал от датчика (1.4) поступает на температурное реле (1.5). При данной температуре обратного теплоносителя происходит остановка вентилятора, закрывается сблокированный с ним клапан наружного воздуха и полностью открывается двухходовой клапан (1.6.) для максимального увеличения расхода теплоносителя.Таким образом, движение холодного воздуха прекращается, а циркуляция теплоносителя через калорифер продолжается. Вследствие отсутствия теплосъема, температура охлажденного теплоносителя начинает повышаться. При достижении температуры теплоносителя 50°С (заводская настройка регулятора) вентилятор включается, клапан наружного воздуха открывается, и работа воздухонагревателя возобновляется.

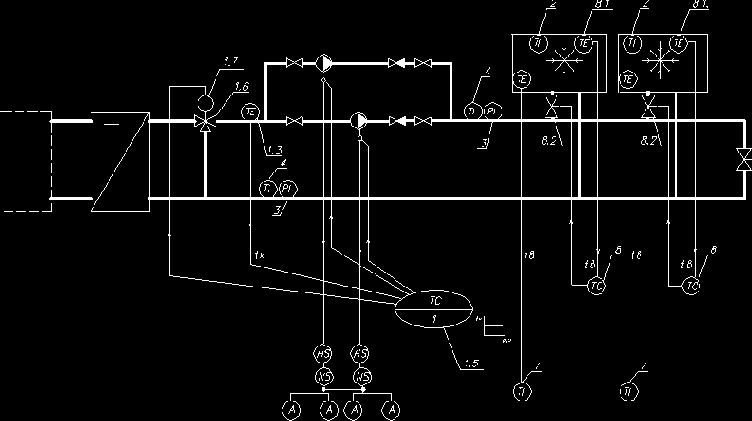

Функциональная схема автоматизации представлена на рисунке 4.2.
3.     Приборы и средства автоматики
3.1.   Спецификация на приборы и средства автоматики с указанием
их стоимости

Таблица 8.1 – Спецификация на приборы и средства автоматики

№	Наименование прибора	Цена, EURO без НДС	Кол-во на оъекте	Стоимость по объекту, EURO без НДС	Фирма-изготовитель
1.	Регулятор температуры на систему вентиляции ECL Comfort-300 в комплекте:				Данфосс
1.3. Датчик температуры холодоносителя (S3) типа ESM-11	42
1.5. Регулятор ECL 300 с картой С-14	343 36
1.6. Регулирующий клапан 3-х ходовой VF-3 фланцевый. Тmax=1200C, Ру=16 бар. Ду=15 мм, Кvs=4,0 м3/ч.	401
1.7. Электропривод AMV-123 для клапана VF, диаметр управляемого клапана 15-25 мм.	422
ИТОГО:	1244	1	1244
2	Термометр для измерения температуры воздуха биметалличекий -50…+50, ТБ-1	20,7	4	82,8	АРК Энергосервис
3.	Манометр для измерения давления холодоносителя класс точности 1,6; ½²; 100 мм, 16 бар	13,98	2	27,96	WIKA, Германия; (Термия)
4.	Термометр для измерения температуры холодоносителя спиртовой в оправе, ТВ 1100	22	2	44	Tecofi; Франция (Термия)
7.	Двухканальный измеритель температуры 2ТРМО с датчиками температуры ТСМ 50М –50…+200°С	32,1	1	32,1	Овен
8	Регулятор температуры прямого действия в комплекте:				Данфосс
8.1. Термостатический элемент AIT, диапазон настройки –10 - +40°С для клапанов VIG-2 Dу=15…25 мм	135
8.2. Клапан VIG-2 Dу=15 мм	167,50
	ИТОГО:	302,5	1	302,5
