Справочный листок №2: микросхемы стабилизаторов напряжения

Интегральные стабилизаторы напряжения из серии 142 не всегда имеют полную маркировку типа. В этом случае на корпусе стоит условный код обозначения (см. табл. 8.8) который и позволяет определить тип микросхемы.

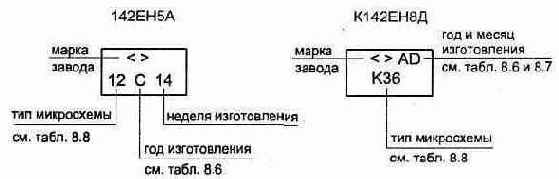

Примеры расшифровки кодовой маркировки на корпусе микросхем:

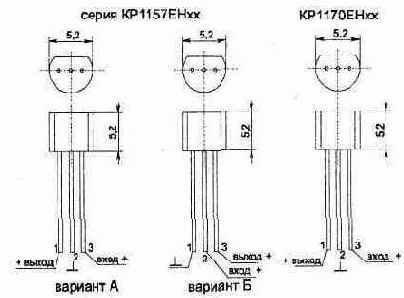

Микросхемы стабилизаторов с приставкой КР вместо К имеют те же параметры и отличаются только конструкцией корпуса, см. рисунки. При маркировке этих микросхем часто используют укороченное обозначение, например вместо КР142ЕН5А наносят КРЕН5А.

Таблица 8.8

Наименование микросхемы

Напряжение стабил., В

Макс. 1ст нагр., А

Рассеив. Рмах, Вт

Потребление, мА

Код на корпусе

(К)142ЕН1А (К)142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б

3...12±0,3 3...12±0,1 3...12±0,5 3...12±0,5 3...12±0,3 3...12±0,1

0,15

0,8

4

(К)06 (К)07 К27 К28 К08 К09

142ЕНЗ К142ЕНЗА К142ЕНЗБ 142ЕН4 К142ЕН4А К142ЕН4Б

3...30±0,05 3...30±0,05 5...30±0,05 1.2...15±0,1 1.2...15±0,2 3...15±0,4

1,0 1,0 0,75 0,3 0,3 0,3

6

10

10 К10 К31

11

К11 К32

(К)142ЕН5А (К)142ЕН5Б (К)142ЕН5В (К)142ЕН5Г

5±0,1 б±0,12 5±0,18 6±0,21

3,0 3,0 2,0 2,0

5

10

(К)12 (К)13 (К)14 (К)15

142ЕН6А К142ЕН6А 142ЕН6Б К142ЕН6Б 142ЕН6В К142ЕН6В

±15±0,015 ±15±0,3 ±15±0,05 ±15±0,3 ±15±0,025 ±15±0,5

0,2

5

7,5

16 К16 17 К17 42 КЗЗ

142ЕН6Г К142ЕН6Г К142ЕН6Д К142ЕН6Е

±15±0,075 ±15±0,5 ±15±1,0 ±15±1,0

0,15

5

7,5

43 К34 К48 К49

(К)142ЕН8А (К)142ЕН8Б (К)142ЕН8В

9±0,15 12±0,27 15±0,36

1,5

6

10

(К)18 (К)19 (К)20

К142ЕН8Г К142ЕН8Д К142ЕН8Е

9±0,36 12±0,48 15±0,6

1,0

6

10

К35 К36 К37

142ЕН9А 142ЕН9Б 142ЕН9В

20±0.2 24±0,25 27±0,35

1,5

6

10

21 22 23

К142ЕН9А К142ЕН9Б К142ЕН9В К142ЕН9Г К142ЕН9Д К142ЕН9Е

20±0,4 24±0,48 27±0,54 20±0,6 24±0,72 27±0,81
